力興電子｜1000kV/1000MVA特高壓換流變電站預防性試驗順利完成
提供者： 來源： 時間：2025-09-30

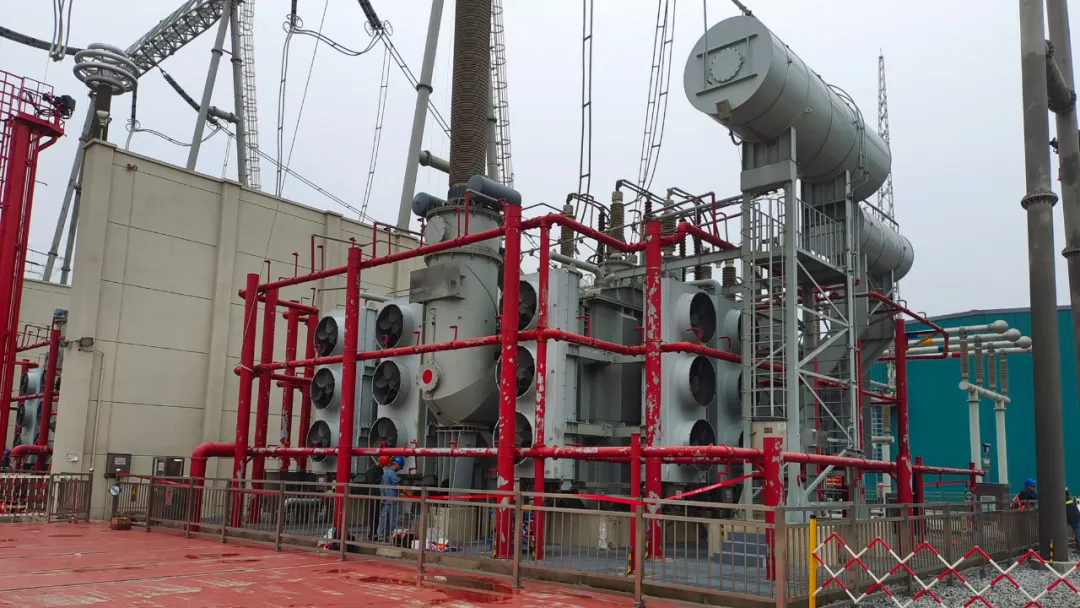

2025年9月，力興電子技術支持部攜新款多合一變壓器測試系統（LXZC-05）赴某特高壓換流變電站執行預防性試驗任務。
一、試驗概述
試驗對象：包括7臺（相）ODFPS-1000000/1000主變（含1臺備用變）、6臺（相）調壓補償變（容量58700kVA）及2臺站用變（容量5000kVA）；
試驗內容：直阻測試、變比測試、有載測試、定量消磁和短路阻抗測試。
二、試驗過程

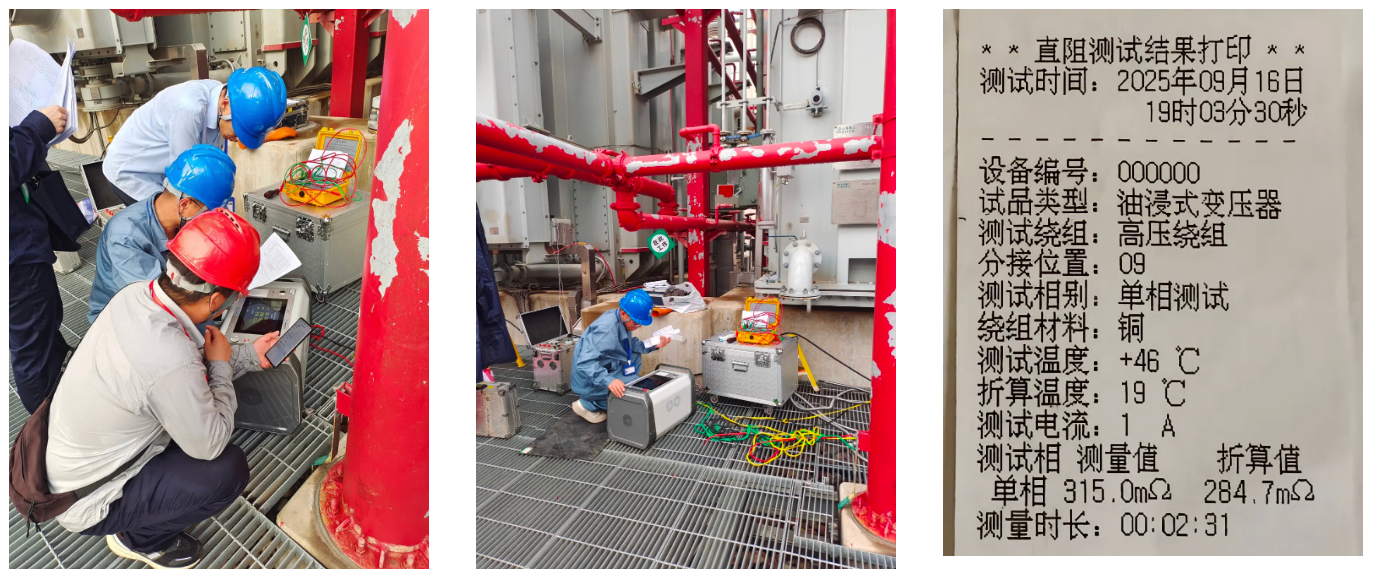

1、主變直流電阻測試
面對1000kV/1000MVA（雙百萬）主變這一特殊設備，現場運行人員要求高壓繞組測試電流不超過2.5A。力興電子測試系統表現出良好適應性：高壓-N繞組測試，使用1A小電流檔位，僅用2分31秒即獲得穩定數據，完全符合現場技術要求；低壓繞組測試使用40A檔位時，40秒左右數據穩定；20A檔位也僅需2分鐘左右；所有測試數據經折算后與出廠報告高度吻合，獲得現場技術人員認可。

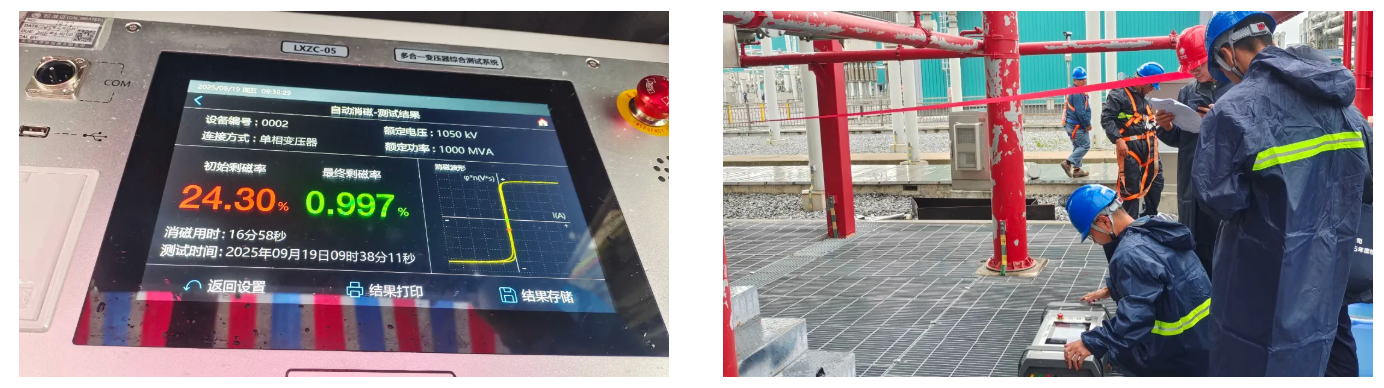

2、消磁試驗
主變容量達1000MVA，消磁過程平穩順利。力興設備表現出色：根據初始剩磁率進行消磁，磁滯曲線圖形化顯示；6臺主變消磁后均一次投運成功，驗證了消磁效果的有效性。

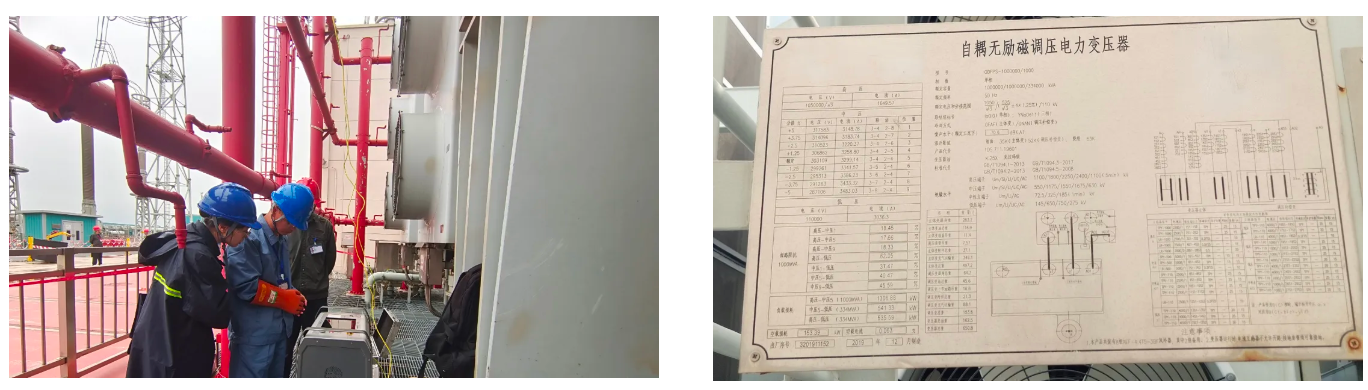

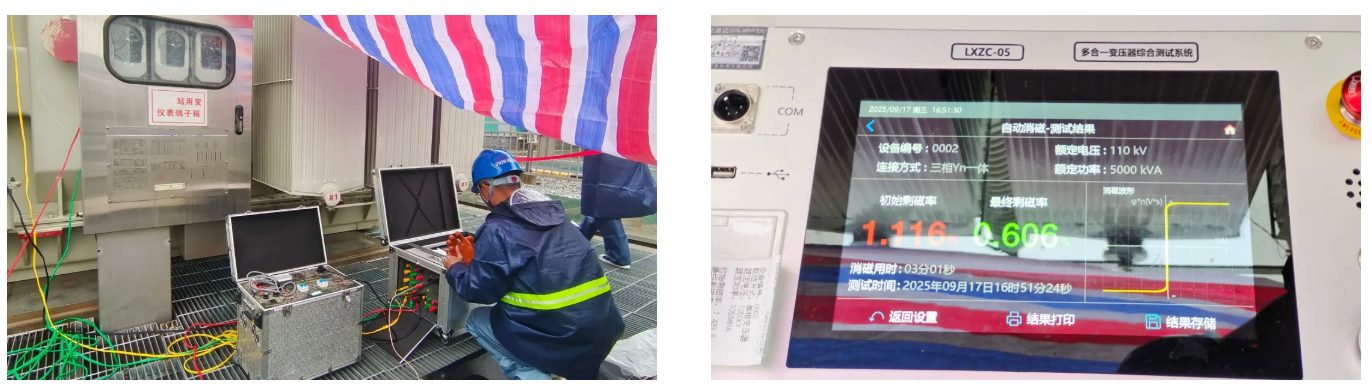

3 、調壓補償變與站用變測試
針對不同容量的變壓器設備，力興測試系統均展現出優良性能：調壓補償變（相當于110kV/50000kVA主變）直阻測試速度快，數據準確；調壓補償變消磁時間僅3-4分鐘，效率顯著。

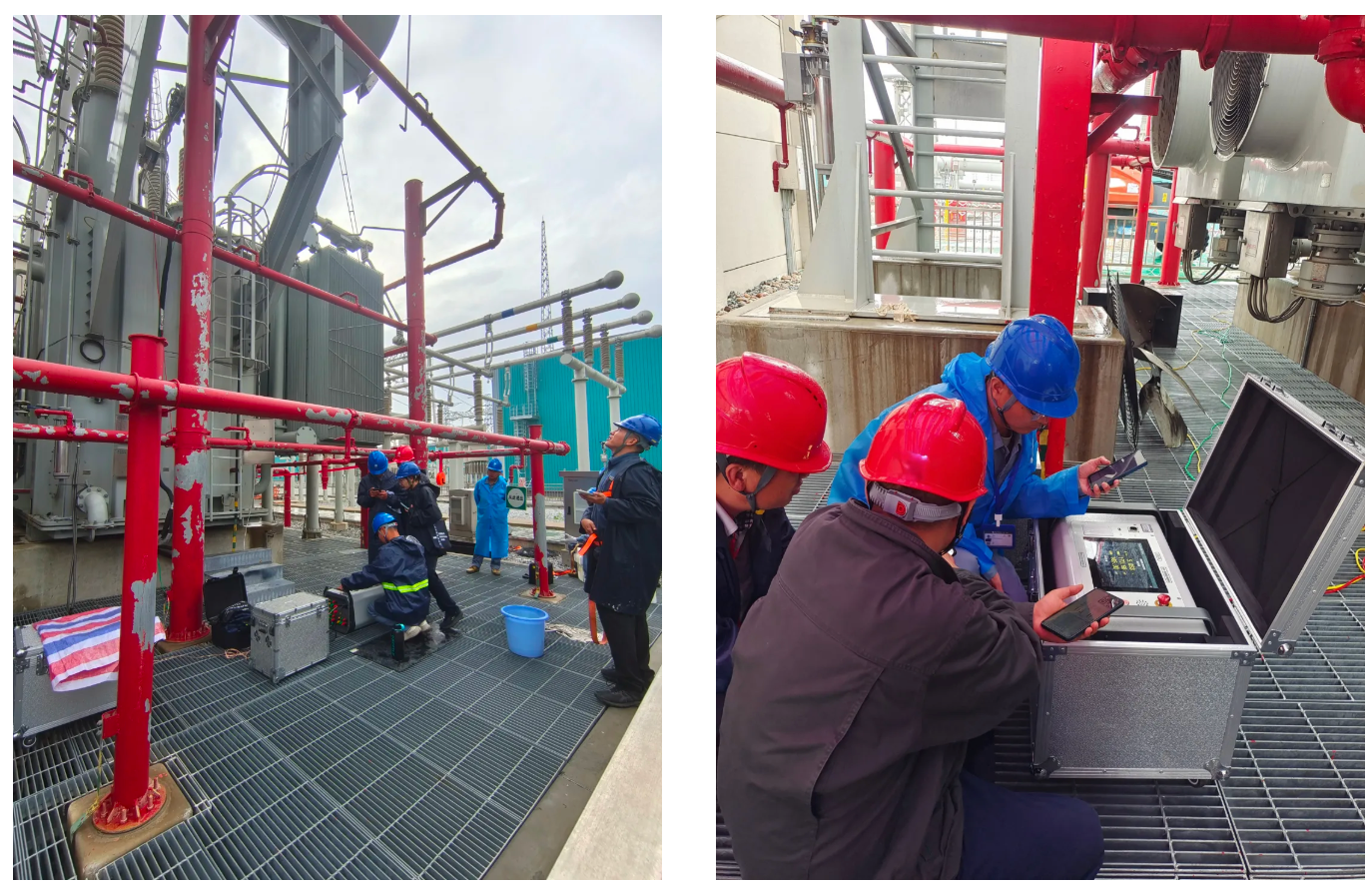

此外，項目團隊還順利完成了變比組別試驗、有載測試、三相短路阻抗測試等多項關鍵試驗，為全面評估變壓器狀態提供數據依據。
三、技術亮點
力興電子多合一變壓器測試系統（LXZC-05）一套設備，具備直阻測試、變比測試、有載測試、定量消磁、短路阻抗五項測試功能；其中前四項功能，一次接線即可完成。
1、直阻測試：40A大電流輸出，助磁功能測試速度更快；
2、變比測試：變比測量范圍 0.9～5000；
3、有載測試：最大輸出電流達3A，適配小過渡電阻測量；
3、定量消磁：根據初始剩磁率進行消磁，磁滯曲線圖形化顯示消磁效果；
5、三相短路阻抗測試：無需外接調壓器，自動實時測量。
此次特高壓現場應用，有力驗證了力興電子多合一變壓器測試系統（LXZC-05）的穩定性和可靠性。設備的優異表現贏得了客戶的充分信任，已明確表達采購意向。力興電子將持續創新，為電網安全提供堅實技術支撐。
